KPD低压轨道供电系列电动平车首页 > 产品中心 > KPD低压轨道供电系列电动平车

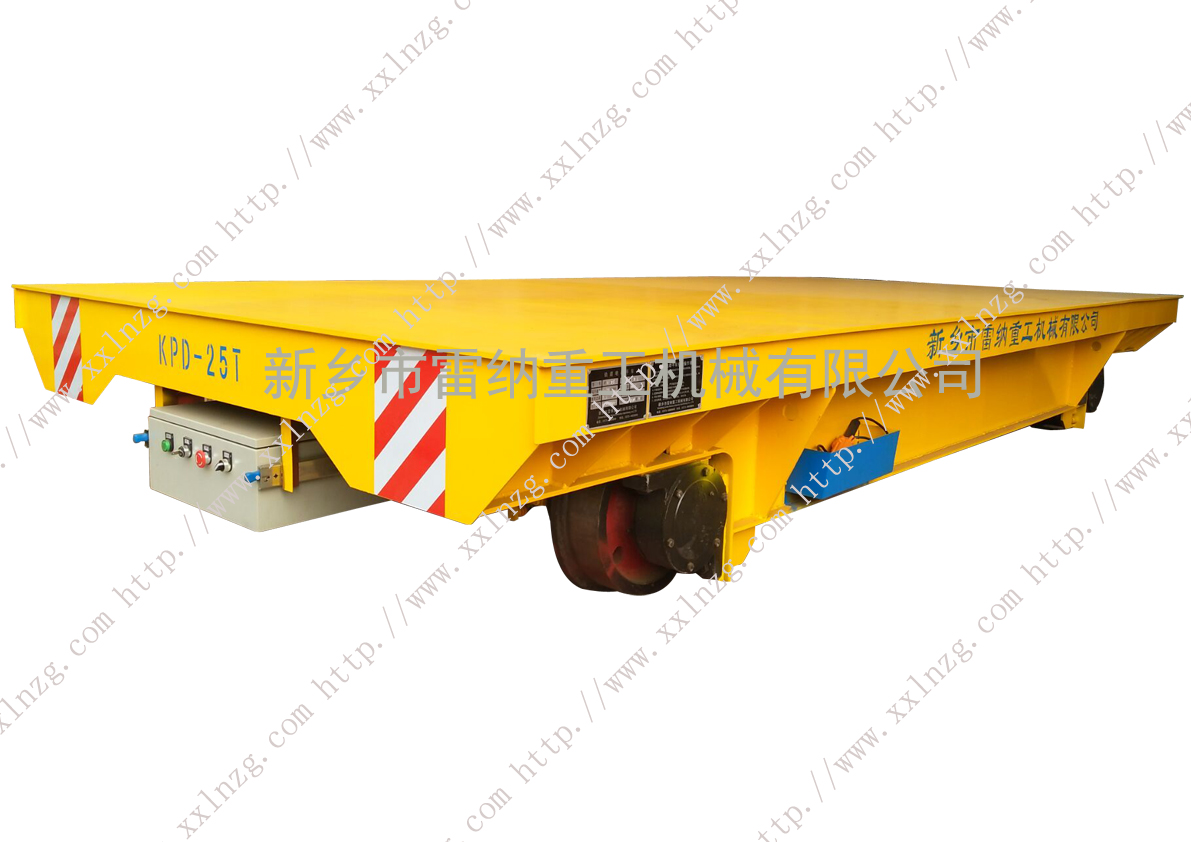

KPD-25T低压轨道电动平车
KPD-25T低压轨道电动平车
详细说明:

     KPD-25T轨道供电电动平车参数:

       1. 载重25吨;

       2. 台面尺寸:5000mm×2200mm;

       3. 高度:600mm;

       4. 运行速度:0—20m/min(无级可调);

       5. 供电方式:安全电压轨道供电;

       6. 操作方式:随车手柄操作与遥控操作;

       7. 运行长度:根据实际需要设定。

        KPDZ低压轨道供电系列电动平车产品描述:

  KPDZ低压轨道供电系列电动平车,采用轨道滑触线供电,是地面降压变压器将交流380V的电源降压至交流36V两相,通过轨道引入车载电器箱,经车载整流器整流成直流36V,再通过直流控制系统控制直流电机,控制平车的启动、停止、前进、后退、调速等。该系列电动平车可在S型轨道、弧形轨道及高温场合下使用;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。

  该系列电动平车采用箱式梁结构,具有承载力强、不变形、启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长、运行距离的不受限制等优点。与KPX蓄电池供电电动平车相比,避免了蓄电池维护和充电麻烦等缺点,但对轨道铺设要求较高(需要绝缘处理轨道),适用于载重量不大、使用频率较高、中长距离运输的场合。在运行距离较长时,需要多个变压器供电。

  KPDS低压轨道供电系列电动平车产品描述:

  KPDS低压轨道供电系列电动平车,采用轨道滑触线供电,是地面降压变压器将交流380V的电源降压至交流36V三相,分别接至三根轨道上(增加一条导电轨),通过轨道引入车载电器箱,经升压变压器将三相交流36V升压至交流380V,再通过交流控制系统控制交流冶金电机,控制平车的启动、停止、前进、后退、调速等。该系列电动平车可在S型轨道、弧形轨道及高温场合下使用;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。

  该系列电动平车采用箱式梁结构,具有承载力强、不变形、安全、灵活性、运行距离的不受限制等优点。但对轨道铺设要求较高(需要绝缘处理轨道),适用于载重量较大、使用频率较高、中长距离运输的场合。在运行距离较长时,需要多个变压器供电。

    KPDZ单相轨道供电系列轨道平车技术参数表
   平车型号KPDZ-2tKPDZ-5tKPDZ-10tKPDZ-16tKPDZ-20tKPDZ-25tKPDZ-30tKPDZ-40tKPDZ-50tKPDZ-63t
   额定载重量(t)251016202530405063
台面尺寸
       (mm)
长(L)2000350036004000400045004500500055005600
宽(W)1500200020002000220022002200240024002400
高(H)450450500500550600600650650750
   轮距(mm)1200250026002800280032003200380042004300
   轨内侧距(mm)1200143514351435143514351435143514351435
   车轮直径(mm)   Φ270  Φ300  Φ300  Φ350  Φ350  Φ400  Φ400  Φ500  Φ500  Φ600
   车轮数量(个)4444444444
   离地间隙(mm)50505050505050505075
   运行速度(m/min)    0-25    0-25    0-25    0-20    0-20    0-20    0-20    0-20    0-20    0-20
电机功率(Kw)11.21.622.233.5456.3
   变压器功率(KVA)3556.86.86.810101020
   变压器数量(个)1111111111
   运行长度(m)80808080808080605050
   最大轮压(KN)14.425.842.664.577.794.5110.4142.8174221.4
   参考重量(t)2.83.64.25.55.96.56.87.6810.8
   茬用道轨型号     P15     P18     P18     P24     P24     P38    P38     P43     P43     P50
说明:1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造;2.可选配无线遥控装置(进口或国产);3.可选配遇人自
       动止、极限限位装置;4.可选配轨道自动断电功能;5.可选配直流有刷电机、直流无刷电机;6.可选配国产电器、进口电器;7.可选配耐高温场合要求。


KPDS三相道轨供电系列轨道平车技术参数表
 平车型号KPDS-2tKPDS-5tKPDS-10tKPDS-16tKPDS-20tKPDS-25tKPDS-30tKPDS-40tKPDS-50tKPDS-63tKPDS-80tKPDS-100t KPDS-150t
额定载重量(t)25101620253040506380100150
台面尺寸
       (mm)
长(L)20003500360040004000450045005000550056006000650010000
宽(w)1500200020002000220022002200240024002400260028003000
高(H)4504505005005506006006506507508008501200
    轮距(mm)1200250026002800280032003200380042004300470049007000
  轨内侧距(mm)1200143514351435143514351435143514351435180020002000
  车轮直径(mm)Φ270 Φ300 Φ300 Φ350 Φ350Φ400Φ400 Φ500 Φ500 Φ600 Φ600Φ600重Φ600重
  车轮数量(个)4444444444448
  离地间隙(mm)50505050505050505075757575
运行速度(m/min)0—250—250—250—200—200—200—200—200—200—200—200—200—18
 电机功率(kw)0.81.51.52.22.5345.55.57.57.51115
变压器功率(KVA)3556.86.86.810101020203030
 变压器数量(个)1111111111111
 运行长度(m)80808080808080605050505050
 最大轮压(KN)14.425.842.664.577.794.5110.4142.8174221.4278.4343.8265.2
 参考重量(t)2.83.64.25.55.96.56.87.6810.812.814.626.8
 荐用道轨型号 P15 P18 P18 P24 P24 P38 P38 P43  P43 P50 P50 QU100 QU100
说明:1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造;2.可选配无线遥控装置(进口或国产);3.可选配遇人自动停止、极限限位装置;4.可选配轨道自动断电功能;5.可选配变频器无极调速功能;6.可选配国产电器、进口电器;7.可选配耐高温场合要
